Lösungen
Hier finden Sie unsere Lösungen
Schnittstellen
Lexocad

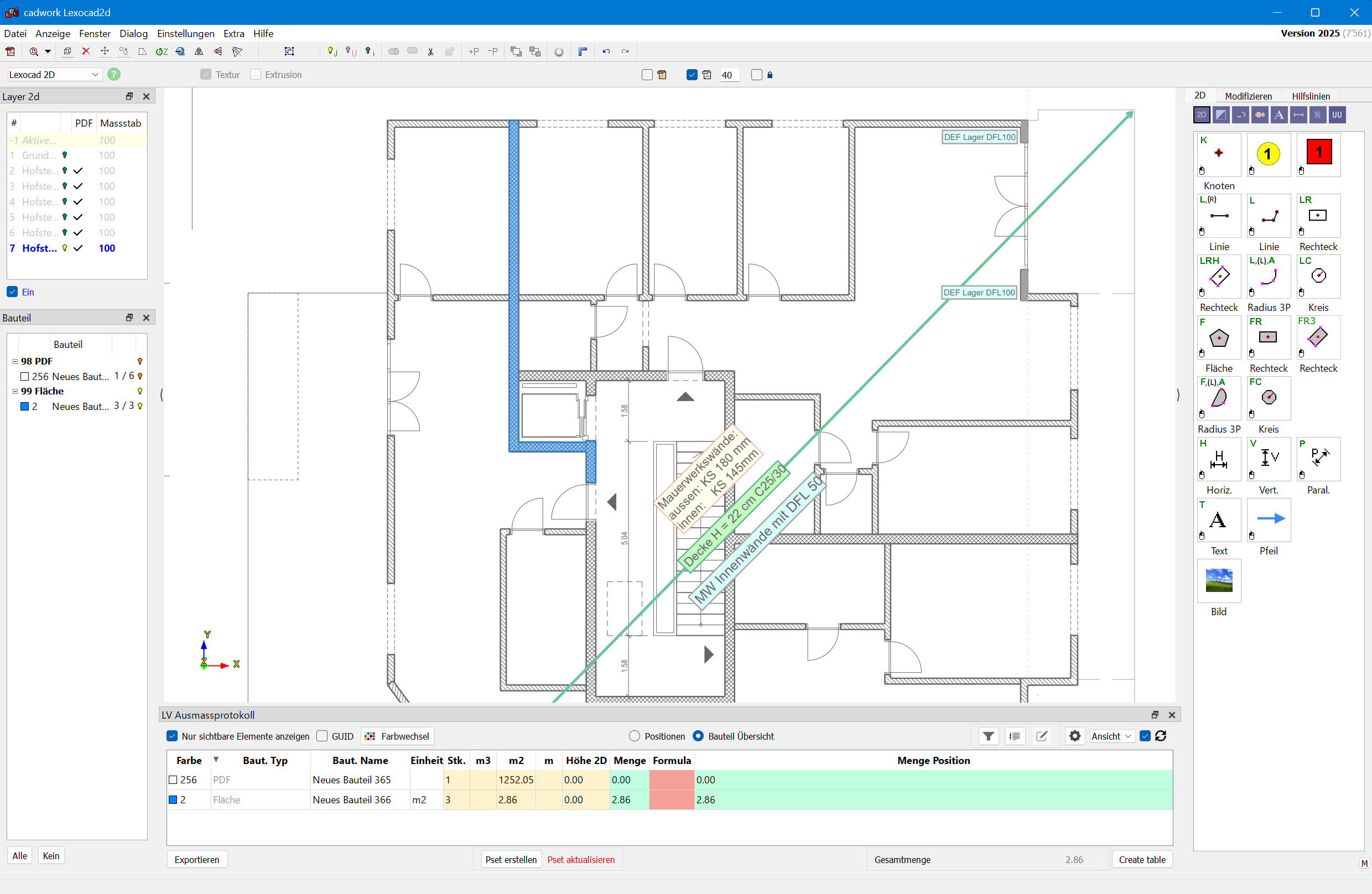

Sie können diverse Formate in lexocad importieren & exportieren:
- 2D Pläne (PDF, DWG*, DXF*)
- Modelle (IFC & BCF)
- Drohnenmodelle (OBJ)
- Vermessungspunkte (txt)
- Punktewolken (las, e57,…)
- Swisstopo Daten (Integration)
- Weitere
*über cadwork 2D
Auf der Basis der importierten Daten können weitere Arbeitsschritte in Lexocad durchgeführt werden.
Modellierung
Lexocad
Mit Lexocad können Bauwerke modelliert werden. Es können PDF-Pläne importiert werden, um z.B. ein Gebäude in 3D mit den Modellierungsfunktionen von Lexocad schnell und unkompliziert zu erstellen.
Sie können vordefinierte Elemente erstellen, um die maximale Geschwindigkeit beim Modellieren zu erlangen. Zudem gibt es Schneide- und Schweissfunktionen, die Sie nutzen können.
Die Schnitt- und Ansichtsfunktionen in Lexocad helfen Ihnen dabei, alle Aspekte des Modells unter Kontrolle zu haben.
Baugrube
Lexocad
Baugruben können modelliert werden, um die Baugrube dreidimensional zu visualisieren und die Mengen zu ermitteln. Knoten können gesetzt werden, um sie für die Vermessung weiterzuverwenden.
- Volumen
- Spezialtiefbau
- Baugruben Sicherungen
Lexocad bietet neben dem Verschneiden von Terrain noch die Möglichkeit an, ein einzelnes Terrain lediglich als Dreieckvermaschung statt als Volumen zu exportieren. Somit können Aushubvolumen gemäss dieser Dreieckvermaschung, die z. B. eine Erdschicht darstellt, geteilt werden.
IFC-Modell Analyse & Bearbeitung
Lexocad
IFC-Modelle können importiert, analysiert, bearbeitet und exportiert werden.
Finden Sie per Knopfklick die relevanten Elemente für Ihren Arbeitsschritt und verschaffen Sie sich schnell einen Überblick über die Gegebenheiten des Bauwerks. Visualisieren Sie zum Beispiel die Elemente eines Geschosses, eines bestimmten Schalungstypen oder alle Elemente der gleichen Betonsorte.
Sie können bestehende Modellinformationen (Propertysets und Properties) verändern oder eigene erstellen und hinzufügen.
Bauplatzinstallation
Lexocad
Mit Lexocad können Sie einfach und schnell Ihre Baustelle planen und visualisieren. Erstellen Sie eine Baustelleinstallationsplan und überprüfen Sie die Machbarkeit und Abläufe.
Mit Hilfe der zur Verfügung stehenden Katalogbauteile sowie den parametrisierten Bauteilen können Sie in kurzer Zeit ihre Baustelleninstallationsplanung vornehmen. Per Drag & Drop können Sie Kran, Fahrzeuge, Zaun, Container, etc. aus der Bibliothek in die Arbeitsfläche ziehen und Ihre Bauplatzinstallation vervollständigen. Umschlagsflächen können modelliert und mit einem Text versehen werden. Des Weiteren können 3D Texte sowie Bilder hinzugefügt werden.
Die 3D Bauplatzinstallationsplanung kann als PDF, als IFC-Modell oder über unsere BIMteam Plattform mit weiteren Personen geteilt werden.
Mengenermittlung
Lexocad
Lexocad bietet diverse Mengenermittlungs-Möglichkeiten, mit denen die Mengen schnell und einfach ermittelt werden können. Einzelmengen können manuell ermittelt werden oder es können automatisierte Mengenermittlungsfunktionen angewendet werden. Ob ab PDF oder ab Modell, Lexocad bietet für beide Bereiche innovative Mengenermittlungsfunktionen. Mögliche Anwendungsbereiche sind unter anderem:
- Mengenermittlung für die Erstellung von einem Leistungsverzeichnis
- Mengenüberprüfung für die Berechnung einer Pauschale
- Mengenermittlung für die Abrechnung
- Ab Drohnenmodell z.B. Aushubvolumen ermitteln
Es ist auch möglich die Positionen eines Leistungsverzeichnisses zu importieren und so die ermittelten Mengen direkt den Positionen des Leistungsverzeichnisses zuzuordnen.
Automatisierte Mengenermittlung
Lexocad
Mit dem individualisierbaren Lexocad Bauteilkatalog (LBK) können Mengen automatisiert ermittelt werden, um z.B. ein Leistungsverzeichnis nach NPK zu erstellen. Den Lexocad Bauteilkatalog können Sie so aufsetzen, dass die Mengen nach Ihrem Bedürfnis automatisiert ermittelt werden.
Falls ein IFC-Modell importiert wurde, bestehen diverse Bereinigungsfunktionen, um sicherzustellen, dass die ermittelten Mengen auch korrekt sind.
Über einen CSV-Export können die ermittelten Positionen weiterverwendet werden.
Bauablaufplanung
Lexocad
Im Dialog 4D Etappen lassen sich MS Project Daten importieren oder eigene Bauetappen erstellen. Diese können Sie mit Elementen verknüpfen und sie zum gewünschten Datum ein- respektive ausblenden. Der geplante Bauablauf kann in MS Project importiert werden, um es als Bauprogramm zu verwenden.
Somit haben Sie eine 3D Repräsentation des Bauablaufes und können den Bauzustand von jedem Tag auf Knopfklick 3D visualisieren.
Wenn die Mengen des Bauwerks mit Lexocad ermittelt wurden und Leistungswerte pro Einheit hinterlegt wurden, kann die Dauer der Etappe automatisch bestimmt werden.
Kollaboration
BIMteam
Die cloudbasierte Plattform kann als zentralen Zugriffspunkt für alle Projektinformationen, Dokumente und Modelle genutzt werden.
Die gängigen Funktionen eines CDE (Common Data Environments) sind vorhanden und ermöglichen die Zusammenarbeit mit verschiedenen Projektteams sowie einer "Single Source of Truth". Projektdaten können bequem per Drag-and-drop auf die Plattform geladen werden. Verbreitete Dateiformate können direkt auf der Plattform geöffnet, betrachtet und, je nach Format, weiterbearbeitet werden. Die Plattform bietet zudem eine erweiterte Modell- und Datenverwaltung mit Versionierung, Aktivitätenprotokoll sowie Berechtigungskonzpet für eine reibungslose Kollaboration.
Erfahren Sie mehr unter www.bimteam.com
BIMtoField
BIMteam
Der BIMteam-Viewer ermöglicht es Ihnen Bauwerksmodelle bequemes abzurufen, zu teilen oder präsentieren. Modelle können durch einen generierten Teil-Link, geräte- sowie ortsunabhängig im Browser geöffnet werden, alles ohne Notwendigkeit einer mühsamen Installation oder Anmeldung. Integrierte Viewer-Funktionen unterstützen Sie beim Schnitte generieren oder Messen von Strecken und Distanzen. Metadaten der Modellelemente können in Form von Property Sets eingeblendet und abgerufen werden. Über die Bauanimation-Funktion können Sie den Bauablauf abspielen lassen und Ihr Modell wachsen sehen. Die Modelle können zudem mithilfe der umfangreichen Ansichtsfunktionen ideal präsentiert und ins beste Licht gerückt werden. Unser Viewer kann mehr: Verbinden Sie das koordinierte Modell mit Totalstationen oder GPS um direkt mit Hilfe des Viewers abzustecken (BIMtoField). Weiter können Feldpunkte hinzu gespeichert und mit dem Planungsmodell abgeglichen werden.
Erfahren Sie mehr unter www.bimteam.com
Modellbasierte Vermessung
BIMteam
Unsere BIM-Lösung ermöglicht Bauunternehmen die Verknüpfung des koordinierten 3D Bauwerksmodells mit der Baustelle. Unmittelbar nach dem Pairing mit einer Totalstation oder GNSS werden Sie zur genauen Position der gewünschten Punkte auf der Baustelle geführt. Die Steuerung der Totalstation oder GNSS findet direkt vom Viewer aus statt. Aktuell können Vermessungen und Absteckungen der nachfolgend aufgelisteten Totalstationen oder GNSS durchgeführt werden. Kontaktieren Sie uns für weitere Informationen über die neuesten Entwicklungen.
Erfahren Sie mehr unter www.bimteam.com
